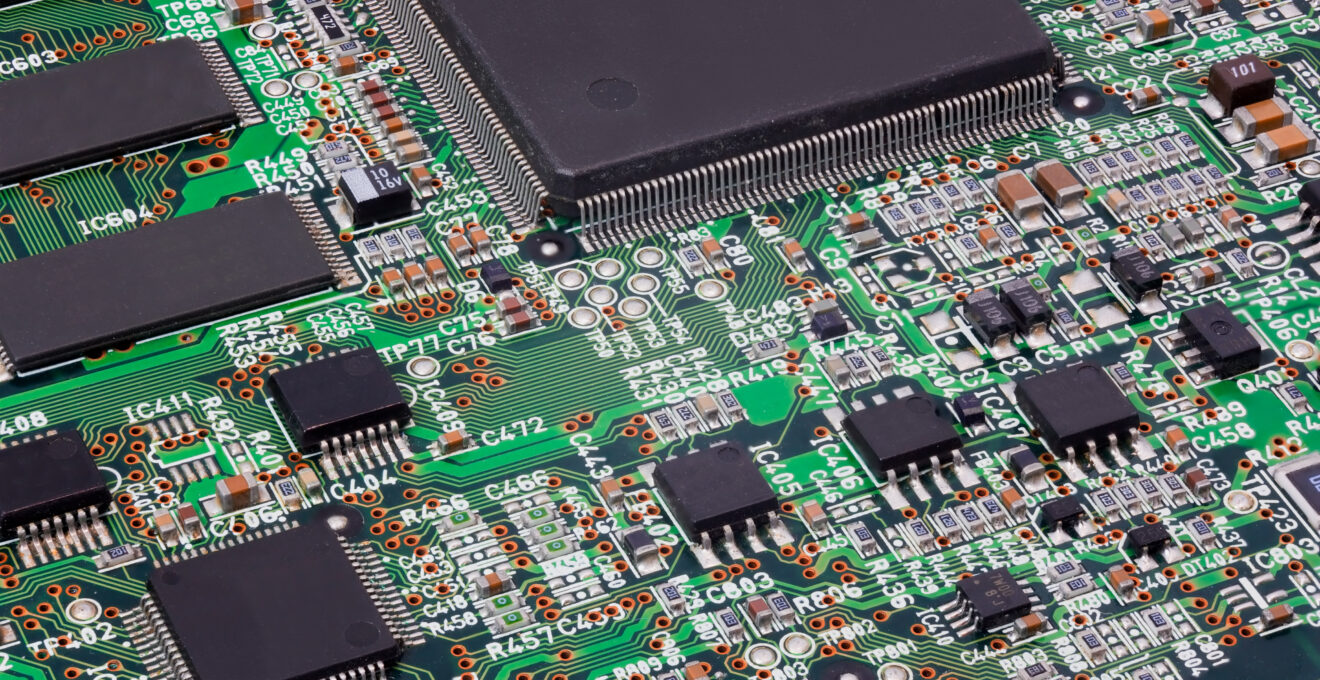

Perché i PCB HDI rivoluzionano l’elettronica moderna?

L’elettronica contemporanea spinge costantemente verso la miniaturizzazione. Smartphone, wearable, dispositivi medicali impiantabili: tutti richiedono prestazioni crescenti in spazi sempre più ridotti. Questa pressione ha reso obsolete le tecnologie tradizionali di interconnessione dei circuiti stampati.

La risposta tecnologica si chiama High-Density Interconnect. I PCB High-Density Interconnect rappresentano un salto qualitativo nell’integrazione elettronica, permettendo densità di routing impensabili solo un decennio fa. Microvia laser, strutture di interconnessione sepolte e cieche, layer ultra-sottili: l’arsenale tecnico HDI ridefinisce i confini del possibile.

Ma la vera rivoluzione non riguarda solo le dimensioni finali del circuito. Adottare la tecnologia HDI significa ripensare radicalmente l’intero processo progettuale, dalla fase concettuale alla produzione di massa. Questo articolo esplora la trasformazione metodologica che gli HDI impongono, i vincoli reali che i contenuti mainstream ignorano, e i criteri strategici per decidere quando questa tecnologia rappresenta davvero un vantaggio competitivo.

L’HDI ridefinisce la logica progettuale, non solo le dimensioni del circuito

La maggior parte dei contenuti disponibili enfatizza i risultati finali: circuiti più piccoli, più leggeri, più performanti. Ma questa narrazione ignora completamente la trasformazione metodologica che la tecnologia HDI impone ai progettisti.

Il passaggio da PCB tradizionali a HDI non è semplicemente un upgrade tecnologico. È un cambio di paradigma progettuale. Il routing sequenziale layer-per-layer, approccio standard nella progettazione convenzionale, diventa inefficiente e limitante. Gli HDI richiedono un pensiero tridimensionale simultaneo, dove le decisioni sull’architettura verticale degli stack-up influenzano direttamente le possibilità di routing orizzontale.

Le microvia laser, elemento distintivo degli HDI, introducono gradi di libertà progettuale sconosciuti ai PCB tradizionali. Via cieche che connettono layer superficiali senza attraversare l’intero spessore. Via sepolte completamente interne alla struttura multi-layer. Configurazioni stacked dove microvia si sovrappongono verticalmente, o staggered dove si sfalsano per ottimizzare lo spazio. Ogni scelta impatta la densità raggiungibile, l’integrità del segnale e i costi di produzione.

La gestione dell’impedenza caratteristica e dell’integrità del segnale non può più essere una fase di verifica a posteriori. Negli HDI, signal integrity e power integrity diventano vincoli primari del design iniziale. Le tracce ultra-sottili, l’accoppiamento tra layer adiacenti, la gestione dei piani di massa frammentati: tutto richiede simulazioni elettromagnetiche integrate nel flusso CAD, non come validazione finale.

Questo approccio integrato modifica profondamente anche la collaborazione tra progettisti elettronici e produzione. Il feedback loop con il fabbricante non può più avvenire a progetto completato. Le scelte di stack-up, le tolleranze di allineamento tra layer, le capacità tecnologiche specifiche del produttore devono essere note e integrate sin dalle fasi concettuali. Un PCB HDI progettato senza questa collaborazione precoce rischia di essere tecnicamente eccellente ma praticamente non producibile.

La curva di apprendimento non riguarda solo i software CAD. Richiede una mentalità diversa, dove il design elettronico e il processo produttivo dialogano continuamente. Questa è la vera barriera all’adozione HDI per molte organizzazioni: non i costi, ma la trasformazione culturale e metodologica richiesta. Gli i dispositivi IoT compatti che oggi dominano il mercato consumer sono il risultato diretto di questa evoluzione progettuale.

I vincoli fisici ed economici che nessuno anticipa nella transizione HDI

La letteratura tecnica celebra le capacità degli HDI, ma raramente menziona i limiti invalicabili che questa tecnologia impone. Comprendere questi vincoli è essenziale per valutazioni realistiche di fattibilità.

I limiti fisici delle microvia non sono negoziabili. L’aspect ratio, il rapporto tra profondità e diametro della via, determina l’affidabilità del plating elettrolitico che deve rivestire uniformemente le pareti. Diametri minimi tipicamente nell’ordine di 75-100 micrometri. Profondità massime che dipendono dalla tecnologia di foratura laser utilizzata. Superare questi limiti significa compromettere l’affidabilità a lungo termine delle interconnessioni.

Le configurazioni stacked, dove microvia si sovrappongono verticalmente attraverso layer successivi, offrono la massima densità. Ma introducono anche i massimi rischi di affidabilità. Ogni interfaccia tra via rappresenta un punto critico per stress termomeccanici. Le configurazioni staggered, dove le vie si sfalsano, sono più affidabili ma consumano più spazio prezioso sul piano orizzontale.

Le scelte architetturali devono bilanciare densità e robustezza, accettando compromessi che i datasheet commerciali non evidenziano. Gli spessori minimi dei dielettrici, le tolleranze di allineamento tra layer prodotti in fasi separate, la precisione di registrazione richiesta: ogni parametro restringe il campo delle possibilità pratiche.

Le barriere economiche sono altrettanto concrete. I costi NRE, Non-Recurring Engineering, includono la progettazione degli utensili di foratura laser, la definizione dei processi di laminazione sequenziale, la validazione degli stack-up complessi. Questi costi fissi devono essere ammortizzati sul volume di produzione. Per lotti sotto le migliaia di unità, l’incidenza per pezzo può rendere l’HDI economicamente insostenibile.

I MOQ, Minimum Order Quantity, richiesti dai produttori qualificati HDI sono spesso significativamente più elevati rispetto ai PCB tradizionali. La supply chain è concentrata: i produttori con capacità HDI avanzate sono numericamente limitati. Questa concentrazione impatta la flessibilità, i lead time e il potere negoziale. La dipendenza da fornitori specializzati introduce rischi nella catena di approvvigionamento che vanno valutati strategicamente.

I vincoli di test e ispezione completano il quadro. Verificare l’integrità di microvia sepolte richiede metodi non distruttivi costosi: scansioni a raggi X, tomografia computerizzata, test di impedenza ad alta frequenza. Il controllo qualità tradizionale basato su ispezione ottica e test di continuità elettrica non è sufficiente. Questi costi di validazione si sommano al già elevato investimento iniziale.

Affidabilità termica e meccanica: dove l’alta densità incontra i suoi limiti

Il paradosso della densità estrema emerge chiaramente quando si analizzano le prestazioni termiche e meccaniche. Più componenti in meno spazio significa più calore generato per unità di volume. Le strutture HDI, ottimizzate per la miniaturizzazione, devono contemporaneamente gestire carichi termici crescenti.

Il thermal budget disponibile si riduce drasticamente. I percorsi di dissipazione attraverso layer ultra-sottili sono meno efficienti rispetto a strutture tradizionali con rame più spesso. Il posizionamento di componenti ad alta potenza richiede strategie di thermal via placement integrate sin dal design, non aggiunte come correzione successiva. Thermal via che connettono i piani di dissipazione attraverso gli stack-up diventano elementi critici del routing, competendo per lo spazio con le interconnessioni di segnale.

Gli stress termomeccanici si amplificano nelle strutture multi-layer complesse. Il CTE, Coefficient of Thermal Expansion, dei diversi materiali utilizzati negli stack-up HDI non è perfettamente uniforme. Durante i cicli termici operativi, queste differenze di espansione generano stress alle interfacce tra layer, particolarmente critici nelle giunzioni delle microvia.

Le applicazioni spaziali rappresentano il caso limite per l’affidabilità HDI. Cicli termici estremi, dall’esposizione solare diretta all’ombra dello spazio profondo. Vibrazioni durante il lancio. Radiazioni ionizzanti. Impossibilità di riparazione. In questo contesto, i vincoli di affidabilità delle microvia diventano fattori critici di missione.

Il fenomeno del barrel cracking, microfessurazioni nel plating delle pareti delle via causate da fatigue termomeccanica, è una modalità di guasto subdola. Non sempre rilevabile con test funzionali iniziali, può manifestarsi dopo centinaia o migliaia di cicli termici. Le metodologie di testing accelerato, che comprimono il ciclo di vita in settimane di test, sono essenziali per validare l’affidabilità a lungo termine.

Le strategie di mitigazione includono la selezione di materiali con CTE compatibili, l’ottimizzazione delle geometrie delle microvia per ridurre le concentrazioni di stress, e l’implementazione di ridondanze nelle interconnessioni critiche. Ma ogni soluzione ha un costo in termini di spazio, complessità o prestazioni. L’affidabilità negli HDI non è un risultato automatico della tecnologia avanzata, ma il prodotto di scelte progettuali consapevoli e validate.

L’impatto sulla catena di sviluppo: dalla prototipazione alla produzione di massa

La transizione da un’idea progettuale a un prodotto sul mercato segue percorsi radicalmente diversi per gli HDI rispetto ai PCB tradizionali. Comprendere queste differenze è essenziale per pianificazioni realistiche di time-to-market.

La prototipazione rapida, pilastro dello sviluppo agile di elettronica, perde gran parte della sua agilità con gli HDI. I costi unitari di prototipi HDI sono significativamente superiori ai PCB convenzionali. I lead time si allungano: dove un prototipo tradizionale può essere disponibile in giorni, un HDI complesso richiede settimane. Questa realtà impone una pianificazione delle iterazioni progettuali con maggiore anticipo e meno flessibilità.

Il Design for Manufacturing assume un ruolo centrale sin dalle fasi early-stage. Coinvolgere il produttore durante il design iniziale non è una best practice opzionale, ma una necessità. Le capability specifiche del fabbricante, le sue tolleranze di processo, i suoi design rule checking devono essere integrati nel flusso progettuale. Un approccio “design first, manufacturing later” porta inevitabilmente a costose iterazioni di riprogettazione.

La validazione degli stack-up richiede campionamenti fisici e test di qualificazione prima di impegnarsi in produzioni di volume. Questa fase di process validation, spesso sottovalutata, può richiedere settimane e costi significativi. Ma saltarla significa rischiare problemi di yield in produzione, con conseguenze economiche ben più gravi.

La qualificazione e gestione fornitori diventa un processo strategico. Non tutti i produttori che dichiarano capacità HDI hanno le stesse competenze effettive. Audit di capability, valutazione delle attrezzature, verifica delle certificazioni di processo: la selezione del partner produttivo richiede due diligence approfondita. La gestione del rischio supply chain include la valutazione di fornitori secondari qualificati, aumentando la complessità organizzativa.

La scalabilità da prototipo a produzione di massa presenta sfide specifiche. Il processo transfer dalla fase di engineering alla produzione di volume richiede validazioni di processo, ottimizzazioni di yield, implementazioni di controlli statistici. Lo yield management, la percentuale di unità conformi sul totale prodotto, è più critico negli HDI per l’impatto dei costi NRE. Un yield inferiore al previsto può compromettere l’intera economicità del progetto.

L’integrazione con tecnologie emergenti come la robotica avanzata nei processi di assemblaggio può mitigare alcuni di questi vincoli, introducendo automazione e precisione nei processi di pick-and-place e ispezione ottica automatizzata. Ma rappresenta un ulteriore investimento che solo volumi adeguati giustificano economicamente.

Quando la densità estrema diventa controproducente: criteri di scelta razionali

La narrativa dominante presenta gli HDI come tecnologia universalmente superiore. Questa visione è fuorviante. Esistono scenari precisi dove gli HDI rappresentano over-engineering costoso, e alternative tradizionali o ibride sono scelte più razionali.

La matrice decisionale volume-complessità fornisce un framework quantitativo. Per densità di interconnessione sotto i 120-130 pin per pollice quadrato, i PCB tradizionali gestiscono efficacemente il routing senza ricorrere a microvia. Il punto di break-even economico dipende dal volume: sotto le migliaia di unità, l’incidenza dei costi NRE rende gli HDI proibitivi. Solo volumi medio-alti ammortizzano l’investimento iniziale su costi unitari competitivi.

L’elettronica resta un mercato importante e guardando al medio-lungo periodo, è un mercato che cresce

– Assodel, Osservatorio Mercato Componentistica 2024

Ma questa crescita non significa che ogni progetto giustifichi la tecnologia più avanzata disponibile. Progetti a bassa densità, dove lo spazio fisico non è un vincolo critico, pagano un premium economico senza benefici funzionali. Applicazioni dove la modificabilità o la riparabilità sono requisiti essenziali, come prototipi di ricerca o produzioni industriali custom, beneficiano della semplicità strutturale dei PCB tradizionali.

I mercati cost-sensitive, dove il prezzo finale è il principale driver competitivo, raramente giustificano gli HDI. L’elettronica consumer di fascia media-bassa, l’automotive non premium, l’industrial automation standard: tutti questi segmenti ottimizzano per il costo totale di produzione, non per la densità massima raggiungibile.

Alessandro Manicone di Elettronica GF, vincitore del concorso IPC a Focus on PCB 2023, ha completato un PCBA HDI funzionale in soli 50 minuti, dimostrando come la padronanza della tecnologia HDI sia ormai essenziale per competere nel mercato elettronico italiano ed europeo.

– Alessandro Manicone, Focus on PCB 2023

La competenza tecnica negli HDI è innegabilmente un vantaggio competitivo. Ma la competenza include anche saper riconoscere quando NON applicare la tecnologia. Gli approcci ibridi rappresentano spesso la soluzione ottimale: combinare aree HDI ad alta densità, dove necessario per routing critico o vincoli di spazio, con aree standard a bassa densità per funzioni meno esigenti. Questa strategia ottimizza il rapporto costi-prestazioni senza compromessi funzionali.

La valutazione del TCO, Total Cost of Ownership, deve includere tutti i fattori: costi NRE ammortizzati sul volume previsto, costi unitari di produzione, time-to-market e il suo impatto sul vantaggio competitivo, rischi supply chain e loro potenziale impatto economico. Solo un’analisi completa fornisce la base per decisioni razionali, non guidate da entusiasmo tecnologico ma da business case solidi.

I criteri di scelta razionali includono la valutazione onesta della densità di routing effettivamente necessaria, del volume di produzione realistico su cui ammortizzare gli investimenti, dei vincoli temporali di time-to-market, e della criticità dell’affidabilità a lungo termine. Quando questi parametri non giustificano l’investimento HDI, resistere alla tentazione della tecnologia più avanzata è la scelta strategicamente corretta.
