Perché i PCB multistrato riducono peso e aumentano le prestazioni

La scelta tra un PCB monostrato e una soluzione multistrato non è mai una semplice questione di preferenza tecnologica. Dietro questa decisione si nascondono meccanismi fisici precisi, vincoli economici misurabili e conseguenze operative che possono determinare il successo o il fallimento di un prodotto elettronico.

Quando un ingegnere valuta l’adozione di PCB multistrato, si confronta con una complessità apparente che spesso maschera vantaggi strutturali profondi. La stratificazione verticale non rappresenta semplicemente un modo per aggiungere circuiti, ma costituisce una risposta ingegneristica fondamentale ai limiti intrinseci dell’espansione orizzontale.

Dalla fisica dei materiali alle decisioni strategiche: questo percorso di analisi decodifica i meccanismi nascosti che trasformano la complessità strutturale in vantaggio competitivo misurabile. L’obiettivo non è elencare vantaggi generici, ma comprendere il perché tecnico e il quando economico che giustificano l’investimento in architetture multistrato.

Densità dei componenti e riduzione del peso: il vantaggio tridimensionale

Il principio fondamentale che governa la riduzione del peso nei PCB multistrato risiede nell’ottimizzazione spaziale tridimensionale. Mentre un circuito monostrato deve distribuire tutti i collegamenti su un unico piano, costringendo a tracce lunghe e tortuose, la stratificazione verticale permette di sostituire percorsi orizzontali con connessioni via dirette tra strati sovrapposti.

Questo meccanismo di compattazione verticale produce risultati quantificabili. Le applicazioni aerospaziali documentano una riduzione del peso del 40-50% per PCB da 6-8 strati rispetto a equivalenti monostrato con identica funzionalità. La densità volumetrica emerge come metrica chiave: non si tratta solo di superficie occupata, ma di efficienza nell’utilizzo dello spazio tridimensionale disponibile.

Questa efficienza ha un impatto diretto sulla progettazione del prodotto finale. Quando il PCB diventa più compatto e leggero, anche chassis, dissipatori e strutture di supporto possono essere ridimensionati, generando un risparmio di peso secondario stimato tra il 15% e il 25%. Un effetto a cascata che moltiplica il vantaggio iniziale.

Tuttavia, esiste un punto di rendimento decrescente. Nelle applicazioni industriali standard, superare i 12-14 strati comporta incrementi di complessità manifatturiera che non sempre si traducono in benefici proporzionali. La legge dei rendimenti marginali si applica anche alla stratificazione: ogni strato aggiuntivo offre vantaggi progressivamente inferiori rispetto al precedente.

I multistrato permettono circuiti complessi e flessibili, con maggiore densità di componenti. La densità migliorata e il routing ottimizzato consentono PCB più piccoli e leggeri

– ELEPCB Technology, Fabbricazione e assemblaggio PCB multistrato

Prestazioni elettriche superiori attraverso percorsi di segnale ottimizzati

Dopo aver ottimizzato lo spazio fisico, la struttura multistrato rivela il suo secondo vantaggio fondamentale: la capacità di creare percorsi di segnale ideali impossibili nei PCB semplici. Non si tratta di una conseguenza secondaria, ma di un beneficio progettuale intrinseco all’architettura stratificata.

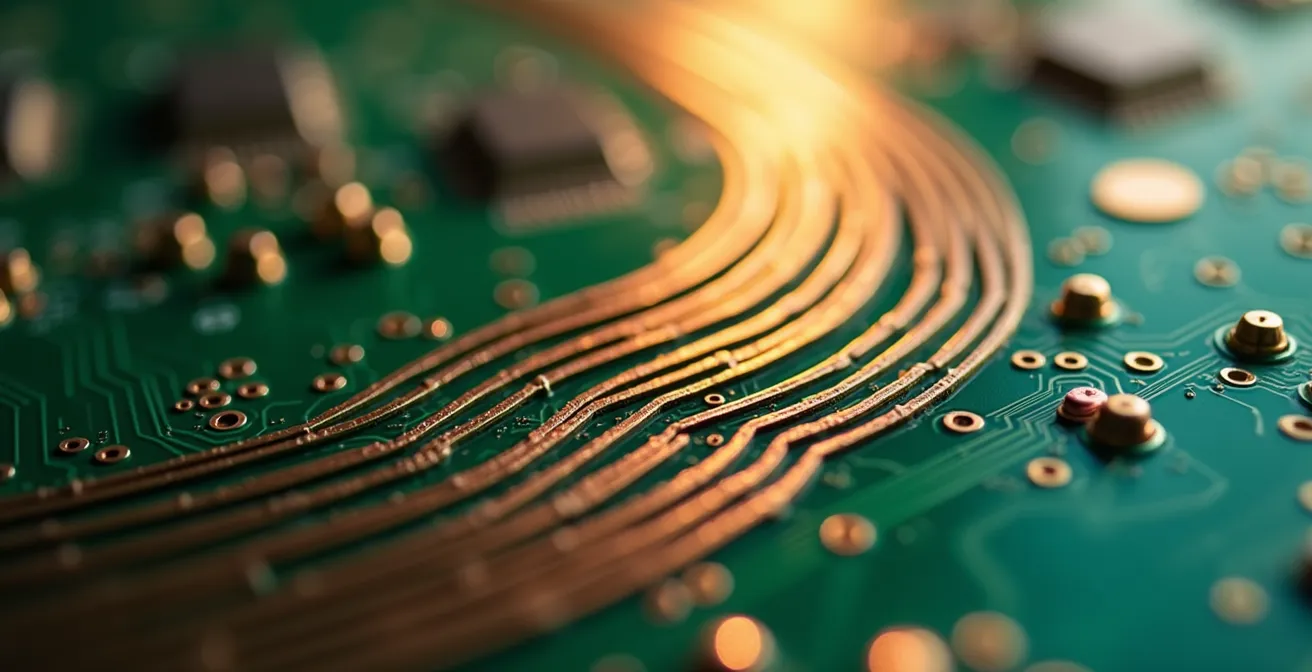

I piani di massa e alimentazione dedicati costituiscono il cuore di questo miglioramento. Posizionando strati di rame continui tra gli strati di segnale, si crea un piano di riferimento stabile che riduce l’impedenza di loop e il rumore fino a -20dB nelle applicazioni ad alta frequenza. Questo non è possibile con un doppia faccia, dove i piani di massa frammentati generano percorsi di ritorno irregolari.

La riduzione della lunghezza dei percorsi di segnale rappresenta un ulteriore vantaggio misurabile. Tracce più corte del 40-70% rispetto a layout monostrato equivalenti significano minore latenza, attenuazione ridotta e integrità del segnale digitale preservata anche a frequenze elevate. Per protocolli come USB 3.0, PCIe e DDR4, il controllo dell’impedenza caratteristica tramite stackup progettato diventa non opzionale ma necessario.

Nelle applicazioni mixed-signal, la separazione fisica tra domini analogici e digitali offerta dalla stratificazione multistrato produce miglioramenti del rapporto segnale-rumore compresi tra 15 e 30dB. Destinare strati specifici a circuiti analogici, isolati da piani di massa intermedi rispetto alle sezioni digitali, elimina accoppiamenti parassiti che degraderebbero le prestazioni.

Un PCB a 8 strati, ad esempio, raggiunge livelli di integrità del segnale significativamente superiori rispetto a configurazioni a 6 strati, particolarmente in applicazioni che richiedono il supporto di frequenze superiori a 1GHz. Questo si traduce in margini di progettazione più ampi e minori necessità di componentistica esterna per filtraggio e condizionamento del segnale.

Gestione termica: sfide e soluzioni nelle architetture multistrato

Le prestazioni elettriche superiori comportano spesso una maggiore densità di potenza, e qui emerge un paradosso raramente discusso: i PCB multistrato possono peggiorare la dissipazione termica se progettati senza considerare le implicazioni termiche della compattazione verticale.

La concentrazione di componenti in uno spazio ridotto aumenta la densità termica fino a 3-5 volte rispetto a PCB tradizionali. Mentre un circuito monostrato distribuisce i componenti su un’area ampia permettendo una dissipazione naturale, la stratificazione confina il calore in un volume ristretto. Questo crea zone critiche dove la temperatura può superare le specifiche operative dei componenti.

Il dato è allarmante: un incremento di 20°C può ridurre la durata del componente fino al 50%. In applicazioni automotive, dove la temperatura ambiente supera già gli 85°C, questo margine diventa critico. Power electronics e LED ad alta densità rappresentano i casi più problematici, richiedendo strategie termiche specifiche fin dalla fase progettuale.

Le soluzioni esistono e sfruttano proprio la struttura multistrato. I thermal vias, disposti in array con pitch di 0,3mm, creano percorsi conduttivi verticali che trasferiscono il calore dagli strati interni verso le superfici esterne. I piani di rame, oltre alla funzione elettrica, agiscono come heat spreader distribuendo il calore su un’area maggiore prima della dissipazione finale.

Per strutture superiori a 4 strati destinate ad applicazioni ad alta potenza, la simulazione termica mediante analisi FEA diventa necessaria già in fase progettuale. Non si tratta di un’opzione ma di un requisito per garantire affidabilità. I materiali avanzati come IMS (Insulated Metal Substrate) e metal core PCB offrono conduttività termica superiore, particolarmente utili quando il FR-4 standard con i suoi 0,3 W/mK risulta insufficiente.

Analisi economica: dal costo iniziale al ritorno sull’investimento

Le soluzioni tecniche ai problemi termici hanno implicazioni economiche dirette. Un PCB multistrato con thermal management avanzato costa più di una soluzione standard, ma questa è solo una frazione del quadro economico completo. L’analisi del costo totale di proprietà rivela dinamiche che ribaltano le percezioni iniziali sul prezzo.

Il costo unitario rappresenta la barriera d’ingresso più evidente. I tipi multistrato costano $10-$20 per unità, più costosi per più strati di rame e materiale substrato. Un PCB a 6 strati può costare 2,5-3 volte un doppia faccia equivalente. Questa differenza scoraggia molti progettisti, che si fermano all’analisi superficiale senza considerare le economie nascoste.

La riduzione della superficie del PCB del 40-50% si traduce direttamente in minor consumo di materiale e, soprattutto, in eliminazione di componenti esterni. Circuiti di adattamento impedenza, filtri EMI aggiuntivi, connettori multipli: tutti elementi che un layout multistrato ben progettato può rendere superflui, recuperando parte del costo iniziale.

Il tempo di assemblaggio diminuisce del 20-30% grazie alla minore quantità di componenti da posizionare e saldare. L’inventario componenti si riduce del 15-25%, con impatto positivo su logistica e capitale immobilizzato. I tassi di difetto calano del 30-50%, fenomeno attribuibile alla maggiore integrazione e ai punti di connessione ridotti.

Il break-even point si colloca tipicamente oltre 500-1000 pezzi all’anno per prodotti industriali, o oltre 5000 per consumer electronics. Sotto queste soglie, la soluzione monostrato o doppia faccia rimane economicamente preferibile. Sopra, il modello TCO a 5 anni dimostra risparmi complessivi del 30-50% sul ciclo di vita totale, considerando sette variabili critiche: costo PCB, assemblaggio, test, logistica, failure rate, time-to-market e ciclo vita prodotto.

In alcuni casi, risparmiare al momento della creazione dei PCB non sarà sempre una buona idea. Se il costo è ridotto nella produzione iniziale, può rivelarsi più elevato a lungo termine

– Proto-Electronics, Consigli per ridurre il prezzo PCB

Criteri tecnici ed economici per la scelta del numero di strati

Dopo aver compreso i meccanismi fisici della riduzione peso, le prestazioni elettriche, le sfide termiche e l’impatto economico, emerge la domanda operativa concreta: come determinare se un progetto specifico richiede 4, 6, 8 o 10 strati? La risposta non è intuitiva ma richiede una matrice decisionale basata su parametri oggettivi.

Sei criteri quantitativi guidano questa scelta. La frequenza massima del segnale costituisce il primo discriminante: applicazioni sotto 100MHz possono utilizzare 2-4 strati, mentre oltre 1GHz diventano necessari 6-8 strati o più. La densità di componenti, misurata in pin per centimetro quadrato, impone il multistrato quando supera 5 pin/cm². La potenza dissipata richiede 6 o più strati con thermal management dedicato oltre la soglia di 2W/cm².

I volumi di produzione influenzano la decisione economica: produzioni sotto 500 pezzi annui raramente giustificano oltre 4 strati. La criticità dell’applicazione introduce fattori di affidabilità: aerospace e medical richiedono ridondanza e robustezza ottenibili solo con architetture multistrato avanzate. Infine, il budget disponibile pone vincoli reali che possono forzare compromessi progettuali.

Gli esempi settoriali forniscono riferimenti pratici. Automotive utilizza standard 4-6 strati, bilanciando costo e requisiti di temperatura estesa. Aerospace spinge oltre 8-12 strati per massimizzare affidabilità e ridurre peso. IoT consumer rimane prevalentemente su 2-4 strati per contenere i costi. Telecomunicazioni richiede 6-10 strati per gestire segnali ad alta frequenza e RF.

Due errori opposti caratterizzano le scelte sbagliate. La sovra-ingegnerizzazione porta a specificare 8 strati quando basterebbero 4, con un incremento di costo del 60% completamente inutile. Il sotto-dimensionamento costringe a compromessi progettuali che causano problemi EMC, integrità segnale degradata e field failures costosi. Trovare l’equilibrio richiede esperienza e, sempre più spesso, supporto di tecnologie come la robotica industriale avanzata per l’assemblaggio di precisione e strumenti di intelligenza artificiale per ottimizzare le decisioni progettuali.

Una checklist decisionale con otto domande chiave permette di determinare il numero ottimale di strati in meno di cinque minuti. Qual è la frequenza massima di clock? Quanti componenti attivi sono previsti? Qual è il budget termico disponibile? Quali sono i vincoli dimensionali? Che volume produttivo è pianificato? Esistono requisiti normativi specifici? Qual è il budget per unità? Quanto è critica l’affidabilità? Le risposte quantitative a queste domande convergono verso una configurazione ottimale che bilancia prestazioni, costi e fattibilità manifatturiera.
